■発光面サイズ
発光面サイズは、60×60mm、100×100mm、A4（212×302mm）、A3（302×425mm）、
A2（600×425mm）と豊富なラインナップを用意しています。
特注によりサイズ違いも可能です。
■薄型・高輝度・均一性
フラットイルミネーターは、当社オリジナルの高輝度蛍光ランプを使用することにより
24,000lx/8,800cd/㎡から27,000lx/10,000cd/㎡と高照度で、薄型（厚さ=A2・A3・A4サイズで35mm）を
実現し、従来では照度不足のため処理できなかった高速画像処理システムのワークに
対応できます。均一性は、発光面の9分割照度比で90%と優れているため、
バックライト照明として理想的な照明効果が得られます。
|
 |

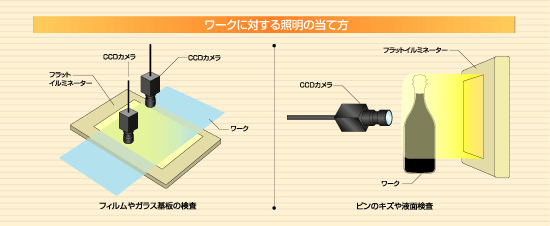

●バックライト照明として、ガラス製品や合成樹脂品等の透明・半透明におけるピンホール、
気泡、異物混入等の外観形状検査。
●金属製品等の反射の多い物体へ斜め方向からの照射による表面のキズ・荒れ・変色部分等の検査。
●2台のフラットイルミネーターの組合せによる広範囲の検査。
● LCDの検査工程、基板検査工程、光学特性検査工程、点灯検査工程の検査光源。
●カメラモジュール等のチャート用光源。
|
 |
 |
 |
|
| 調光機能 |
- |
| 調光範囲 |
- |
| 入力電圧 |
DC24V±10% |
入力電流
（DC24V時） |
0.6A |
| ランプ電流 |
40mA±10% |
| ランプ電力（1灯） |
5.3W |
| 発光面照度 |
33,000Lux |
| 輝度 |
10,000cd/㎡ |
| 照度比 |
80% |
|
| 点灯周波数 |
27kHz±10kHz |
| 使用温度範囲 |
5℃～35℃ |
| 使用湿度範囲 |
5%～85%（無結露） |
| 外形寸法 |
210×135×28mm |
| 重量 |
460g |
| 発光面サイズ |
100×100mm |
| 使用ランプ |
FU-150NEX/T7（×2本） |
| 適用電源 |
SWD-MT1 |
|
 |
 |
|
| 調光機能 |
電源部VR調光 |
| 調光範囲 |
100%～60% |
| 入力電圧 |
DC24V±10% |
入力電流
（DC24V時） |
0.5A |
| ランプ電流 |
32mA±10% |
| ランプ電力（1灯） |
4.2W |
| 発光面照度 |
27,000Lux |
| 輝度 |
9,000cd/㎡ |
| 照度比 |
80% |
|
| 点灯周波数 |
34kHz±10kHz |
| 使用温度範囲 |
5℃～35℃ |
| 使用湿度範囲 |
5%～85%（無結露） |
| 外形寸法 |
225×135×35mm |
| 重量 |
600g |
| 発光面サイズ |
100×100mm |
| 使用ランプ |
FU-150NEX/T7P（×2本） |
| 適用電源 |
SWD-MT5 |
|
 |
 |
|
| 調光機能 |
電源部VR調光 |
| 調光範囲 |
100%～60% |
| 入力電圧 |
DC24V±10% |
入力電流
（DC24V時） |
2.5A |
| ランプ電流 |
32mA±10% |
| ランプ電力（1灯） |
6W |
| 発光面照度 |
27,000Lux |
| 輝度 |
10,000cd/㎡ |
| 照度比 |
90% |
|
| 点灯周波数 |
34kHz±10kHz |
| 使用温度範囲 |
5℃～35℃ |
| 使用湿度範囲 |
5%～85%（無結露） |
| 外形寸法 |
472×300×35mm |
| 重量 |
2.5kg |
| 発光面サイズ |
302×212mm |
| 使用ランプ |
FS-400ND（×8本） |
| 適用電源 |
SWD-MT5 or SWD-MT1 |
|
 |
 |
|
| 調光機能 |
電源部VR調光 |
| 調光範囲 |
100%～60% |
| 入力電圧 |
DC24V±10% |
入力電流
（DC24V時） |
4.7A |
| ランプ電流 |
32mA±10% |
| ランプ電力（1灯） |
8W |
| 発光面照度 |
26,000Lux |
| 輝度 |
10,000cd/㎡ |
| 照度比 |
90% |
|
| 点灯周波数 |
34kHz±10kHz |
| 使用温度範囲 |
5℃～35℃ |
| 使用湿度範囲 |
5%～85%（無結露） |
| 外形寸法 |
620×420×35mm |
| 重量 |
4.2kg |
| 発光面サイズ |
425×302mm |
| 使用ランプ |
FS-530ND（×12本） |
| 適用電源 |
SWD-MT2 |
|
 |
 |
|
| 調光機能 |
電源部VR調光 |
| 調光範囲 |
100%～60% |
| 入力電圧 |
DC24V±10% |
入力電流
（DC24V時） |
7.2A |
| ランプ電流 |
30mA±10% |
| ランプ電力（1灯） |
10W |
| 発光面照度 |
24,000Lux |
| 輝度 |
8,800cd/㎡ |
| 照度比 |
90% |
|
| 点灯周波数 |
34kHz±10kHz |
| 使用温度範囲 |
5℃～35℃ |
| 使用湿度範囲 |
5%～85%（無結露） |
| 外形寸法 |
780×530×35mm |
| 重量 |
6.5kg |
| 発光面サイズ |
600×425mm |
| 使用ランプ |
FS-700ND（×14本） |
| 適用電源 |
SWD-MT2 |
|
|
|
 |
 |
|
| 入力電圧 V in |
AC85V～AC264V 50/60Hz |
| 出力電流 I out |
3.2A MAX |
| 出力電圧 V out |
DC24V |
| 調光範囲 |
- |
|
| 使用温度範囲 |
0℃～50℃ |
| 使用湿度範囲 |
5%～85% RH |
| 外形寸法 |
220×110×55mm |
| 重量 |
1.2kg |
|
 |
 |
|
| 入力電圧 V in |
AC85V～AC264V 50/60Hz |
| 出力電流 I out |
10A MAX |
| 出力電圧 V out |
DC24V |
| 調光範囲 |
100%～60% |
|
| 使用温度範囲 |
0℃～50℃ |
| 使用湿度範囲 |
5%～85% RH |
| 外形寸法 |
230×120×105mm |
| 重量 |
2.5kg |
|
 |
 |
|
| 入力電圧 V in |
AC85V～AC264V 50/60Hz |
| 出力電流 I out |
5A MAX |
| 出力電圧 V out |
DC24V |
| 調光範囲 |
100%～60% |
|
| 使用温度範囲 |
0℃～50℃ |
| 使用湿度範囲 |
5%～85% RH |
| 外形寸法 |
190×100×100mm |
| 重量 |
1.4kg |
|
| |
 |
| ユニット型番 |
発光部 |
電源部 |
出力ケーブル |
発光面サイズ |
| HF-SL-100W-SWD |
HF-SL-100W |
SWD-MT1 |
電源直付け（2M） |
100×100mm |
| HF-SL-100WLCG-SWD |
HF-SL-100WLCG |
SWD-MT5 |
94ケーブル（3M） |
100×100mm |
| HF-SL-A48-SWD |
HF-SL-A48LCG |
SWD-MT1 |
電源直付け（2M） |
302×212mm |
| HF-SL-A48LCG-SWD |
HF-SL-A48LCG |
SWD-MT5 |
99ケーブル（3M） |
302×212mm |
| HF-SL-A312LC-SWD |
HF-SL-A312LC |
SWD-MT2 |
電源直付け（2M） |
425×302mm |
| HF-SL-A214LC-SWD |
HF-SL-A214LC |
SWD-MT2 |
電源直付け（2M） |
600×425mm |
※ケーブル長の延長をご希望の場合は、型式の最後に-5M等の必要なメートル数を記載して下さい。
|
