当社製の高周波電源は、22〜60kHzの高周波域で蛍光ランプを点灯させるため、
蛍光ランプ特有のフリッカやチラツキがほとんどありません。
また、電圧安定機能を内蔵しておりますので、AC85V〜AC264Vで電圧が可変しましても
光量は一定しており、50/60Hzのリップルもでません。


■安定化機能
  内蔵のスイッチング電源により、入力電圧をDC24Vに変換してからの高周波発振ですので、
  入力電圧の変動に対し光量は一定です。

■ランプ保護機能

点灯時のランプフィラメント保護のため、数秒間の予熱回路が内蔵されています。


■AC100V〜240V・50/60Hzの入力電圧に自動的に適応
  標準出荷時は、AC100V用のプラグが付いています。
  AC100V以外のプラグ形状をご希望の場合は、ご指定下さい。

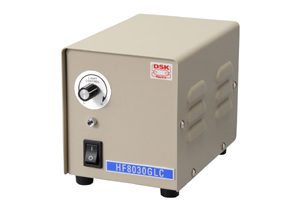

高周波電源HFシリーズは、22〜26KHzの仕様です。
リング蛍光灯では、外形50〜127mmと直管蛍光灯では、95〜287mmまでの電源です。

■スタビライズド機能
  内蔵のスイッチング電源により、入力電圧をDC24Vに変換してからの高周波発振ですので、
  入力電圧の変動に対し光量は一定です。

■ランプ保護機能
  点灯時のランプフィラメント保護のため、3秒間の予熱回路が内蔵されています。

■調光機能
  100〜60%の光量連続可変機能。ランプ電圧による調光のため、調光によるフリッカがでません。

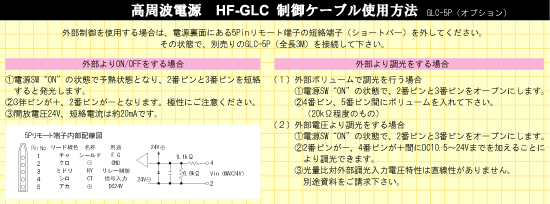

■外部リモート回路
  外部ボリューム・電圧による調光及び点灯/消灯の制御ができます。

■ユニバーサル電源内蔵
  AC100V〜240V・50/60Hzの入力電圧に自動的に適応。
  AC100V以外のお客様は、ACプラグをご指定下さい。
(上記ACプラグ参照)

●仕様
高周波電源 調光機能付高周波電源HF-GLC
入力電圧 AC100V〜240V 50/60Hz
調光機能 / 範囲 有(100〜60%)
点灯周波数 電源規格を参照
絶縁耐圧 @入力-フレーム間 1.5KV 1分間 異常なし
A入力-出力間    1.5KV 1分間 異常なし
絶縁抵抗 @入力-フレーム間 100MΩ以上 / DC-500V
A入力-出力間    100MΩ以上 / DC-500V
過電圧カテゴリー U(設備からの供給)
IPコード IP20
使用周囲温度 10℃〜40℃
使用周囲湿度 20%〜75%RH(但し氷結・結露のなきこと)
保存周囲温度 -10℃〜75℃
保存周囲湿度 20%〜75%RH(但し氷結・結露のなきこと)

●電源規格

型番 HF5030GLC HF8030GLC HF9230GLC HF41030GLC
入力電圧 AC100V〜240V AC100V〜240V AC100V〜240V AC100V〜240V
入力電流
AC100V入力時
250mA MAX 300mA MAX 330mA MAX 530mA MAX
ランプ電流 120mA 150mA 210mA 230mA
ランプ電力 4W or 5W 8W 10W 14W MAX
点灯周波数 25kHz 26kHz 22kHz 24kHz

●電源と適応ランプ
型番
適応ランプ
リング 直管
HF5030GLC 50A 50B 50GA 50GB 60A 60B 60GA 60GB
HF8030GLC 80A 80B 80GA 80GB FL095 FL135 FL210 FL287
HF9230GLC 92A 92B 92GA 92GB
HF41030GLC 110A 110B 110GA 110GB 127B 127GB FL287

●外観図
高周波電源 A B C
HF5030GLC
HF8030GLC
HF9230GLC
140 101 92.5
HF41030GLC 185 111 102.5
単位:mm

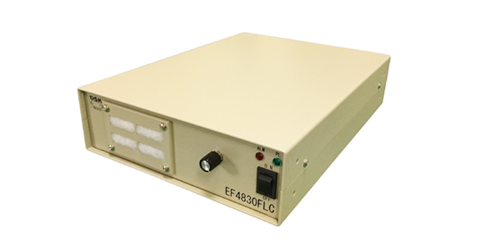

高周波電源EF4830FLCシリーズは、リングランプで外形160mmφ〜300mmφ、直管ランプで400〜1600mmまでのラインナップを有し、点灯周波数は、22KHz仕様、60KHz仕様と用意しております。
■ フリッカレス
 EF4830FLC:点灯周波数22KHz
 EF4830FLC-SK:点灯周波数60KHz
 EF4830FLC-AH:点灯周波数22KHz
■異常時出力停止機能
 出力異常による電圧上昇を防止
■調光及び外部入力電圧による調光可能
 調光範囲:100〜60%
■安定化電源
 電圧安定化機能内蔵につき、入力電圧の変動による光量の変動がありません。
■リモート回路
 外部から点灯・消灯と調光ができるリモート回路を内蔵。

仕様

高周波電源 型番 EF4830FLC EF4830FLC-SK EF4830FLC-AH
入力電圧 AC100V〜240V 50/60Hz
入力電流 1.5A MAX(AC100V)
0.8A MAX(AC240V)
1.8A MAX(AC100V)
1.0A MAX(AC240V)
1.8A MAX(AC100V)
1.0A MAX(AC240V)
調光範囲 100〜60%
点灯周波数 22KHz 60KHz 22KHz
最大出力電圧 48W 48W 60W
絶縁耐圧 @入力―フレーム間 1.5KV 1分間 異常なし
A入力―出力間    1.5KV 1分間 異常なし
絶縁抵抗 @入力―フレーム間 DC500V 100MΩ以上
A入力―出力間    DC500V 100MΩ以上
ノイズ規格 VCCI classA 準拠
使用温度範囲 5℃〜45℃(結露無きこと) 10℃〜40℃(結露無きこと)
使用湿度範囲 20℃〜75℃(結露無きこと)
保存温度範囲 -10℃〜75℃(結露無きこと)
保存湿度範囲 20℃〜75℃(結露無きこと)

電源と適応ランプ
型番 適用ランプ
リング 直管
EF4830FLC
EF4830FLC-SK
160GB-NEX-T14-10W
200GB-NEX-T14-10W
250GB-NEX-T14-10W
300GB-NEX-T14-10W
FL16NEX/400T16
FL25NEX/600T16
FL32NEX/800T16
FL41NEX/1000T16
FL48NEX/1200T16
EF4830FLC-AH
FL55NEX/1400T16
FL56NEX/1500T16
FL60NEX/1600T16


高周波電源 A B C D
EF4830FLC 265 195 60 225
EF4830FLC-SK 290 200 70 250
EF4830FLC-AH 275 205 70 235

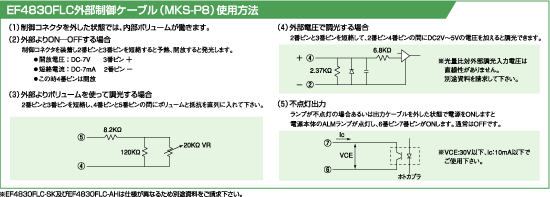

※外部制御ケーブル(MKS-P8)は、オプションになります。

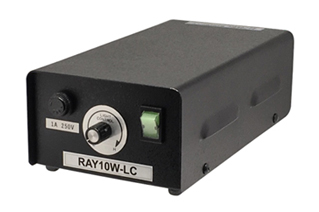

ローコスト型高周波電源RAY10Wは、リングランプで外形80〜110mmφ、直管ランプで 95〜287mmまで対応しています。
■安全規格準拠
  IEC1010-1、EN61010-1、UL3101-1
■EMC規格準拠
 EN61326(CISPR Pub1 1)classB
■ケーブル長
 リング用:1.2M
 直管用:1.8M

仕様
高周波電源 型番 RAY10W RAY10W-LC
入力電圧 AC100V〜240V 50/60Hz
入力電流 0.25A MAX(AC80V)
0.085A MAX(AC240V)
調光範囲 ナシ 100〜60%
点灯周波数 33KHz±10%
最大出力電圧 11W
絶縁耐圧 @入力―フレーム間 1.5KV 1分間 異常なし
A入力―出力間    1.5KV 1分間 異常なし
絶縁抵抗 @入力―フレーム間 DC500V 50MΩ以上
A入力―出力間    DC500V 50MΩ以上
安全規格 IEC1010-1準拠、EN61010-1準拠、UL3101-1準拠
EMC規格 EN61326(CISPR Pub1 1)classB準拠 FCC classA準拠
使用温度範囲 5℃〜45℃(結露無きこと)
使用湿度範囲 30℃〜90℃(結露無きこと)
保存温度範囲 -10℃〜85℃(結露無きこと)
保存湿度範囲 30℃〜90℃(結露無きこと)

電源と適応ランプ
型番 適用ランプ
リング 直管
RAY10W
RAY10W-LC
80B(A/GA/GB)-NEX
92B(A/GA/GB)-NEX
110B(GB)-NEX
FL095-NEX
FL135-NEX
FL210-NEX
FL287-NEX

HF-GLCとEF4830FLCシリーズの多灯式を用意しています。
少スペース化したいや電源を1つにまとめたい方に最適な高周波電源です。
下記以外のの多灯式電源につきましては、お問い合わせ下さい。
型番 何灯式 適応ランプサイズ
HF8030GLC-TW 2灯式 リング外形:80mm、直管:095〜210mm
HF8030GLC-QU 4灯式 リング外形:80mm、直管:095〜210mm
HF9230GLC-TW 2灯式 リング外形:92mm
HF9230GLC-QU 4灯式 リング外形:92mm
HF41030GLC-TW 2灯式 リング外形:110〜127mm、直管:287〜410mm
HF41030GLC-QU 4灯式 リング外形:110〜127mm、直管:287〜410mm
EF4830FLC-TW 2灯式 リング外形:160〜300mm、直管:400〜1200mm
EF4830FLC-TR 3灯式 リング外形:160〜300mm、直管:400〜1200mm
EF4830FLC-QU 4灯式 リング外形:160〜300mm、直管:400〜1200mm
EF4830FLC-AH-TW 2灯式 直管:1400〜1600mm
EF4830FLC-AH-TR 3灯式 直管:1400〜1600mm
EF4830FLC-AH-QU 4灯式 直管:1400〜1600mm

EF4830FLC-TW(2灯式)
EF4830FLC-VL60-TR-VLR(3灯式)
