画像処理用の直管蛍光ランプです。
管長は、95、135、210、287、400、600、800、1000、1200、1400、1500、1600mmと豊富なラインナップを用意しています。
発光色も標準色(三波長昼白色)や赤青緑などのカラー色も用意しています。
発光色に関しましては、こちらをご参照下さい。→
使用上の注意等は、こちらをご参照下さい。→

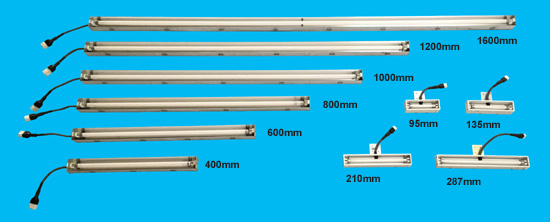

■直管蛍光ランプの管長
 管長は、95、135、210、287、400、600、800、1000、1200、1400、1500、1600mmと
 豊富なラインナップを用意しています。

■ランプカバー
 ランプカバーは、95・135・210・287mmに対応するランプカバーは、従来から採用されているBOXタイプです。
 400・600・800・1000・1200・1400・1500・1600mmに対応するランプカバーは、ABXに
なります。
 ABXは、反射板付アルミ押出し成型品です。この反射板の採用により大変明るい照明になっています。
 また、95〜287mmでもABXのランプカバーをご用意可能です。

■アパーチャ付蛍光ランプ

 アパーチャ付き直管蛍光ランプは、直管ランプの一部にスリット状に蛍光体を塗布せず、
 透明ガラスのままにしてある蛍光ランプです。スリットから光を集中的に出すことにより、
 電源・ランプカバーは同一でも近接使用時に大光量を得ることができます。

■拡散板、PLフィルターも選択可能
 柔和な光にする拡散板や光沢やぎらつきがあるワークに適した偏光板なども用意しています。

■コンパクト設計
 12、16mm径のガラス管を使用したコンパクト設計ながら、高輝度の照明装置です。

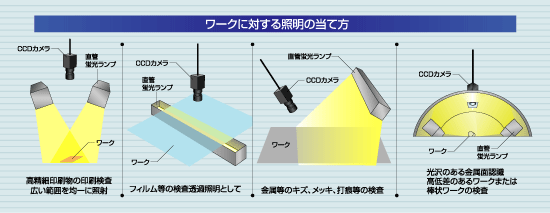

■エリアカメラやラインスキャンカメラ用、面照明として
 発熱の少ない線上均一照明として、一灯でラインスキャンカメラ用に
 多灯並べて面照明にと自由度が高いランプです。
 また、エリアカメラ用として、幅広く使用して頂いています。

●直管蛍光ランプ規格と適用高周波電源
寸法別ランプ型番 適用高周波電源 ランプ全長
(mm)
ランプ入力
(W)
ランプ電流
(mA)
平均寿命
(h)
点灯周波数
(kHz)
FL095-NEX HF8030GLC 95 3 150 1500 26
FL135-NEX HF8030GLC 135 4 150 1500 26
FL210-NEX HF8030GLC 210 6 150 1500 26
FL287-NEX HF41030GLC 287 8 230 1500 26
FL16NEX/400T16 EF4830FLC 400 16 310 3000 22
EF4830FLC-SK 60
FL25NEX/600T16 EF4830FLC 600 25 310 3000 22
EF4830FLC-SK 60
FL32NEX/800T16 EF4830FLC 800 32 310 3000 22
EF4830FLC-SK 60
FL41NEX/1000T16 EF4830FLC 1000 41 310 3000 22
EF4830FLC-SK 60
FL48NEX/1200T16 EF4830FLC 1188 48 310 3000 22
EF4830FLC-SK 60
FL55NEX/1400T16 EF4830FLC-AH 1400 55 300 3000 22
FL56NEX/1500T16 EF4830FLC-AH 1500 56 300 3000 22
FL60NEX/1600T16 EF4830FLC-AH 1600 60 300 3000 22

ユニット型番 直管蛍光灯 ランプカバー 高周波電源 出力ケーブル
FL095-GLC FL095-NEX BX095A HF8030GLC PKF-2M
FL135-GLC FL135-NEX BX135A HF8030GLC PKF-2M
FL210-GLC FL210-NEX BX210A HF8030GLC PKF-2M
FL287-GLC FL287-NEX BX287A HF41030GLC PKF-2M
RFL16/400ABX FL16NEX/400T16 ABX400 EF4830FLC MKA-2M
RFL25/600ABX FL25NEX/600T16 ABX600 EF4830FLC MKA-2M
RFL32/800ABX FL32NEX/800T16 ABX800 EF4830FLC MKA-2M
RFL41/1000ABX FL41NEX/1000T16 ABX1000 EF4830FLC MKA-2M
RFL48/1200ABX FL48NEX/1200T16 ABX1200 EF4830FLC MKA-2M
RFL55/1400ABX FL55NEX/1400T16 ABX1400 EF4830FLC-AH MKA-2M
RFL56/1500ABX FL56NEX/1500T16 ABX1500 EF4830FLC-AH MKA-2M
RFL60/1600ABX FL60NEX/1600T16 ABX1600 EF4830FLC-AH MKA-2M
※拡散板付は、型式の最後に-DFを付けて下さい。
※ケーブル長は、標準2Mです。延長(3M以上)をご希望の場合は、型式の最後に-3M等の必要なメートル数を記載して下さい。095〜800mmは、最長で5Mまで。1000〜1600mmは、3Mまでになります。

型式からのランプ長の見方
FL095-GLC→95mm
FL287-GLC→287mm
RFL16/400ABX→400mm
RFL60/1600ABX→1600mm
ランプの型式について
FL135-NEX→管長135mm 昼白色(NEX)
FL210-NEX-AP70→管長210mm 昼白色(NEX) アパーチャ角70°
RFL25NEX/600T16→管長:600mm 25W 昼白色(NEX) 管径:16mm
RFL48NEX/600T16→管長:1200mm 48W 昼白色(NEX) 管径:16mm
