画像処理用のリング蛍光ランプです。

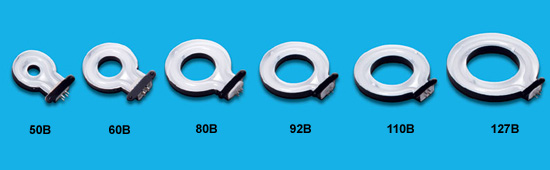

リング外形は、50、60、80、92、110、127、160、200、250、300mmと豊富なラインナップを用意しています。
発光色も標準色(三波長昼白色)や赤青緑などのカラー色も用意しています。
  発光色による分類







■カラー処理にマッチした波長特性
 当社蛍光ランプの分光特性は、各社CCD Video Cameraの受光特性と近似であり、
  カラー画像処理における色再現性に非常に優れています。

■高周波点灯によるフリッカレス
 高周波点灯専用のランプ設計により、ランプの安定性は非常に高く、
 フリッカのない画像再現が可能です。

■広いエリアを均一に照射するのに最適
 放電現象を利用する蛍光灯照明では、照明の大型化に伴うコストUPが他の照明機器に比べ
 あまりありません。
 大型のバックライト、Web検査などの連続物の検査、広いエリアを均一に照射するのに適します。

■用途に合わせて豊富なラインナップ
 標準色のNEXの他、近紫外線ランプのBL、紫外線カットランプのYEXなど発光色のバリエーションが
 豊富にあります。サイズもリング型で50mm〜300mm、直管型で95mm〜1600mmと対象物のサイズに
 合わせて選択可能です。また小ロットでの特注生産も承ります。

■熱の発生が極めて少ない
 照明装置としての効率が非常に高く、連続点灯における発熱といった電力のロスが極めて少ない
 設計となっております。また、装置への組込の際も熱の影響が少ないので手軽に操作できます。

■単一素子であり部位的劣化が少ない

■劣化した場合でも交換可能

※寿命の規定
 規定された条件下(2時間50分点灯し、10分消灯)で点灯した時、全光束が初期全光束
  (100時間エージングした時の光束)の70%(カラーランプは60%)に下がるまでの合計点灯時間です。

※周囲温度について
 蛍光ランプは、周囲温度が変わると効率や始動性が変化します。蛍光ランプの明るさは、
 周囲温度が20℃〜30℃の範囲内での使用が最適です。
 10℃以下の低温場所や40℃以上の高温場所では、ランプの使用に注意する必要があります。
 但し、BS-1AやBS-3を使用することにより、10℃〜40℃の範囲内で光量を一定に保持することが可能です。

※蛍光ランプ使用上の注意
 蛍光ランプは、秒単位などの極端な短時間での点灯には適しません。
 このような条件にてご使用の場合は、ランプ、電源とも特注になります。
 ご使用条件の詳細をメモの上、当社までご相談下さい。

TOPへ

■拡散光による無影照明
 ドーナツ状のランプカバーに装着されたリング蛍光ランプをCCD Video Cameraのレンズ周辺に
 セットし、高周波電源にて点灯しますと、全視野に渡り影のない均一で安定した照明が得られます。

■ランプカバー
 ランプカバーは、50・60・80・92・110・127mmがアルミ製で、
  160・200・250・300mmがアルミキャストミラー製になります。

■形状

 ランプの標準形状は、サイズにより変わります。リング外形50〜127mmまでは、
 電極が発光部に対して同一線上にある「Bタイプ」、リング外形160〜300mmは、
 電極の隙間を狭めることで完全な円形発光となる「GBタイプ」を採用しています。
 また、電極部を発光部に対して90度曲げた「Aタイプ・GAタイプ」は、保守ランプのみ販売しています。

■拡散板、PLフィルターも選択可能
 柔和な光にする拡散板や光沢やぎらつきがあるワークに適した偏光板なども用意しています。

■コンパクト設計
 10、12、14mm径のガラス管を使用したコンパクト設計ながら、高輝度の照明装置です。



Bタイプ GBタイプ   Aタイプ GAタイプ
電極が発光部に対してで同一線上にあるタイプです。 Bタイプの電極部の隙間を狭めたタイプです。   電極が発光部に対して90度に曲がったタイプです。 Aタイプの電極部分の隙間を狭めたタイプです。


DF(拡散板)   PL(偏光板)
ワークのギラつきや光量を抑えたい場合に有効です。   偏光板は、照明の写り込みやハレーションを抑えるのに有効です。

ユニット型番 リング蛍光灯 ランプカバー 高周波電源 出力ケーブル
50B-GLC 50B-NEX LH50B HF5030GLC HF8012M
60B-GLC 60B-NEX LH60B HF5030GLC HF8012M
80B-GLC 80B-NEX LH80B HF8030GLC HF8012M
92B-GLC 92B-NEX LH92B HF9230GLC HF8012M
110B-GLC 110B-NEX LH110B HF41030GLC HF8012M
127B-GLC 127B-NEX LH127B HF41030GLC HF8012M
RDY160GB-FLC 160GB-NEX-T14-10W DY160GB EF4830FLC MKR-2M
RDY200GB-FLC 200GB-NEX-T14-10W DY200GB EF4830FLC MKR-2M
RDY250GB-FLC 250GB-NEX-T14-10W DY250GB EF4830FLC MKR-2M
RDY300GB-FLC 300GB-NEX-T14-10W DY300GB EF4830FLC MKR-2M
※拡散板付は、型式の最後に-DFを付けて下さい。
※ケーブル長は、標準2Mです。延長(3M以上)をご希望の場合は、型式の最後に-3M等の必要なメートル数を記載して下さい。50〜127mmは、最長で5Mまで。160〜300mmは、3Mまでになります。
