画像処理用のブラックライトです。
当社製ブラックライトは、リングタイプと直管タイプを用意しております。
波長は、ピーク波長が351nmのタイプと365nmのタイプの2種類を標準にて用意しております。

ブラックライトとは?
ブラックライト蛍光ランプは、可視光線をカットする「濃い青色の特殊フィルターガラス」を
使用したガラス管内壁に、近紫外線放射蛍光体を塗布したランプです。
紫外線(300〜400nm)を放出し、この領域の紫外線特有の光化学作用・蛍光作用を有効に利用することができます。

ブラックライトの用途

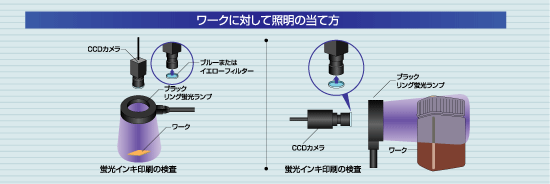

近紫外線による励起発光を利用した検査
低波長域特有の屈折率を利用した検査
広範囲のUV硬化





リングタイプは、リング外形:50、60、80、92、110、127、160、200、250mmφまで
直管タイプは、管長は、95、135、210、287、400、600、800、1000と豊富なラインナップを用意しています。
使用上の注意等は、こちらをご参照下さい。→

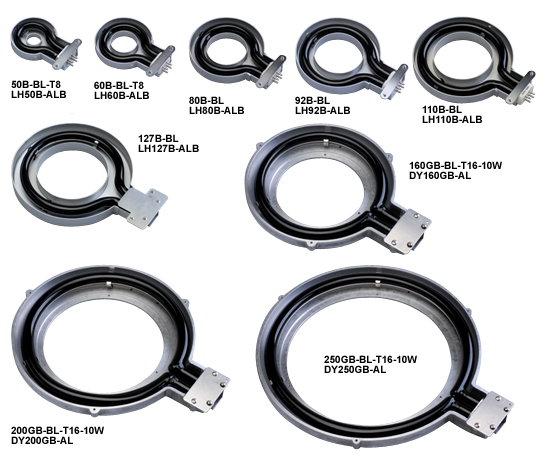

■リングブラックライトの外形
 リング外形は、50、60、80、92、110、127、160、200、250mmと豊富なラインナップを用意しています。

■ランプカバー
 ブラックライト用ランプカバーは、リング外形50〜127mmがアルマイト加工品で、
 それ以上のサイズはバフ加工となります。

■コンパクト設計
 12、16mm径のガラス管を使用したコンパクト設計ながら、高強度の照明装置です。

■高周波電源
 電源は、22kHz以上の高周波電源ですので、1/10000までの シャッタースピードに対応しています。
※詳細図は、別途ご依頼下さい。
ユニット型番 リングブラックライト ランプカバー 高周波電源 出力ケーブル
50B-BL-GLC 50B-BL-T8 LH50B-ALB HF5030GLC HF8012M
60B-BL-GLC 60B-BL-T8 LH60B-ALB HF5030GLC HF8012M
80B-BL-GLC 80B-BL LH80B-ALB HF8030GLC HF8012M
92B-BL-GLC 92B-BL LH92B-ALB HF9230GLC HF8012M
110B-BL-GLC 110B-BL LH110B-ALB HF41030GLC HF8012M
127B-BL-GLC 127B-BL LH127B-ALB HF41030GLC HF8012M
RDY160GB-BL-FLC 160GB-BL-T16 DY160GB-AL EF4830FLC MKR-2M
RDY200GB-BL-FLC 200GB-BL-T16 DY200GB-AL EF4830FLC MKR-2M
RDYH250GB-BL-FLC 250GB-BL-T16 DYH250GB-AL EF4830FLC MKR-2M

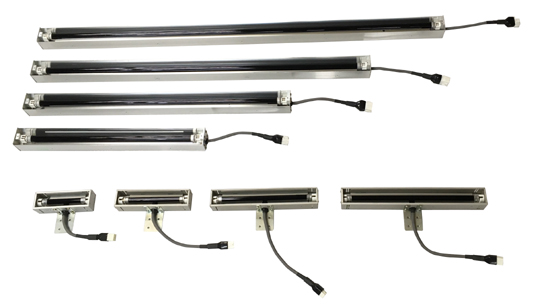

■直管ブラックライトの管長
 管長は、95、135、210、287、400、600、800、1000mmと豊富なラインナップを用意しています。

■ランプカバー
 ランプカバーは、95・135・210・287mmに対応するランプカバーは、
  従来から採用されているBOXタイプですが、ブラックライト用は、アルマイト加工品となります。
 400・600・800・1000mmに対応するランプカバーは、ABXに
なります。
 ABXは、反射板付アルミ押出し成型品です。この反射板の採用により大変明るい照明になっています。
 また、95〜287mmでもABXのランプカバーをご用意可能です。


■コンパクト設計
 12、16mm径のガラス管を使用したコンパクト設計ながら、高強度の照明装置です。

■高周波電源
 電源は、22kHz以上の高周波電源ですので、1/10000までの シャッタースピードに対応しています。

※詳細図は、別途ご依頼下さい。
ユニット型番 直管ブラックライト ランプカバー 高周波電源 出力ケーブル
FL095-BL-GLC FL095-BL BX095A-MB HF8030GLC PKF-2M
FL135-BL-GLC FL135-BL BX135A-MB HF8030GLC PKF-2M
FL210-BL-GLC FL210-BL BX210A-MB HF8030GLC PKF-2M
FL287-BL-GLC FL287-BL BX287A-MB HF41030GLC PKF-2M
RFL16BL/400ABX FL16BL/400T16 ABX400 EF4830FLC MKA-2M
RFL25BL/600ABX FL25BL/600T16 ABX600 EF4830FLC MKA-2M
RFL32BL/800ABX FL32BL/800T16 ABX800 EF4830FLC MKA-2M
RFL41BL/1000ABX FL41BL/1000T16 ABX1000 EF4830FLC MKA-2M

※ケーブル長は、標準2Mです。延長(3M以上)をご希望の場合は、型式の最後に-3M等の必要なメートル数を記載して下さい。095〜800mmは、最長で5Mまで。1000mmは、3Mまでになります。

●特注にて、各種異なる波長のUVランプも製作可能です。

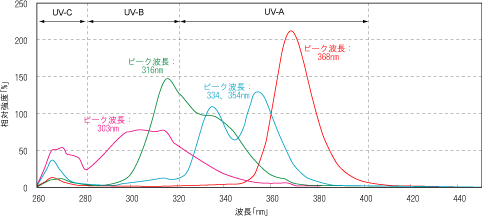

 下記の波長は、参考資料です。  お問い合わせ下さい。
