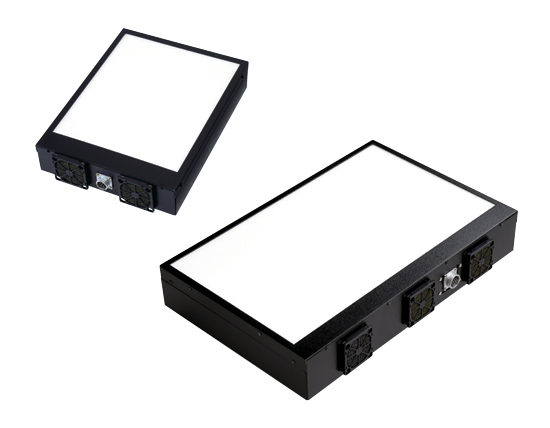

高輝度LEDパネル透過照明装置 LPM-Sシリーズ

■高輝度で高均一な面照明

■電源は、多機能型と電圧可変型を用意

■ファンを使用した強制空冷仕様

■特注サイズも製作可能

■300×240mmのLEDパネルを使用することによりお客様に合った発光面サイズの照明を提供

■カタログサイズ以外の発光面も製作可能

■発光色は、標準色が5000Kの白で、他にR（赤）G（緑）B（青）や電球色、
　高演色仕様（Ra95）の白も製作可能

■バックライト照明として、ガラス製品や合成樹脂製品等の透明・半透明物体における
　ピンホール・気泡・異物混入等の外観形状検査。

■LCDの検査工程、基板工程、光学特性検査工程、点灯検査工程の検査光源

■バックライトの光を利用したシルエットによる有無検査・形状検査・寸法検査

■光学フィルムやシートの検査

■カメラモジュール評価用検査

発光部仕様

型式名	LPM□□□S
□	発光面サイズ
LED発光色	標準：白（5000K）、受注色：RGB、電球色、6500K、高演色仕様、UV
外装材質	アルミ/アクリル材（拡散板）
冷却方法	強制空冷（ファン）
寿命	定格寿命30,000時間　※保証値ではありません
輝度	15,000cd/㎡以上
均一性	90%以上（9分割測定）
調光範囲	0～100%
動作温度範囲	0℃～40℃
動作湿度範囲	20～75%
保存温度範囲	-10℃～75℃
保存湿度範囲	20～75%

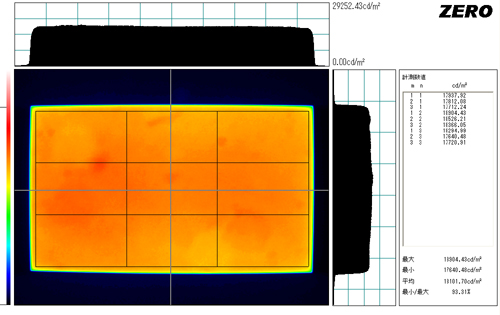

●均一性データ

セット型番	内訳型番
セット型番	LED部	電源部	出力ケーブル
LPM-S-A4H	LPM-A4S	RVC60PT100-LPM	BCM3HM-T1-PT100
LPM-S-A3H	LPM-A3S	RVC60PT200-LPM	BCM3HM-T1-PT200
LPM-S-A2C	LPM-A2S	DLC06W-LD-LCG	BCM3HM-T1-DLC06W
LPM-S-585730C	LPM-585730S	DLC06W-LD-LCG	BCM3HM-T1-DLC06W
LPM-S-725894C	LPM-725894S	DLC10W-LD-LCG	BCM3HM-T1-DLC10W
LPM-S-990590C	LPM-990590S	DLC10W-LD-LCG	BCM3HM-T1-DLC10W
LPM-S-2050200C	LPM-2050200S	DLC10W-LD-LCG	BCM3HM-T1-DLC10W
LPM-S-1500500C	LPM-1500500S	DLC10W-LD-LCG	BCM3HM-T1-DLC10W

※ケーブル長は、標準3Mです。延長（4M以上）をご希望の場合は、型式の最後に-10M等の必要なメートル数を記載して下さい。最長は10Mまでになりますが、10M以上の場合は、ご相談下さい。
※電源部を電圧可変にしたい場合は、セット型番の後ろのHをCに変更して下さい。
　例）LPM-S-A3H　→　LPM-S-A3C

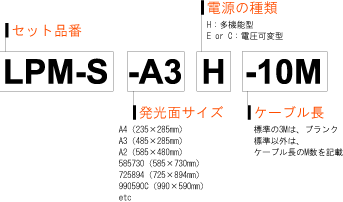

型番説明

TOPへ


HOME	製品情報
企業情報	実体顕微鏡用LED照明装置	リング蛍光灯照明装置
資料請求	実体顕微鏡用蛍光灯照明装置	直管蛍光灯照明装置
お知らせ	実体顕微鏡用面（透過）照明装置	ブラックライト照明装置
	実体顕微鏡用歪み検査装置	フラットイルミネーター（面照明）
	GLBシリーズ（高輝度LEDライン照明）	高周波電源
	LPM-Pシリーズ（高輝度LEDパネル面照明）
	LPM-Sシリーズ（高輝度LEDパネル面照明）
	LP160シリーズ（薄型・高輝度LEDパネル面照明）
	LP88シリーズ（高輝度LEDパネル面照明）
	LED用電源


	チップLEDを高密度に配置した高輝度LED透過照明。明るさは、輝度：15,000cd/㎡、照度：45,000Lux、均一性は、90%以上（9分割）。大型タイプ用のLED面照明です。特注にて、カタログサイズ以外の大型サイズも製作可能です。（ex..発光面サイズ：2000mm×2000mmなど）
