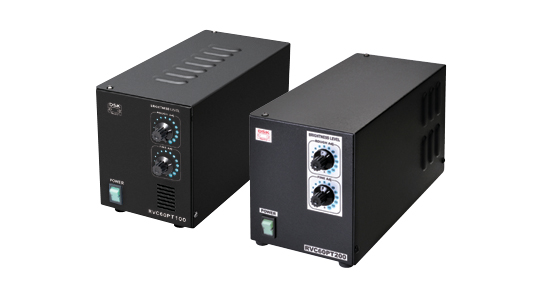

当社製のLED電源は、PWM調光仕様と電圧可変仕様を用意しております。

■AC100V〜240V・50/60Hzの入力電圧に自動的に適応
　 標準出荷時は、AC100V用のプラグが付いています。
　 AC100V以外のプラグ形状をご希望の場合は、ご指定下さい。

　
■１台の電源に発光部２台接続可能。広範囲エリア照射に最適。
　 -LPM仕様は、電源１台に発光部１台。

■ROUGH（粗調）、FINE（微調）の2個のロータリースイッチにより
　 256階調78kHz PWM調光 / 調光幅 0〜100%
　
■外部制御端子により8bit256階調調光 / アナログ0-4.5V調光 ON-OFF制御可能
■出力ケーブルは、10mまで延長可能

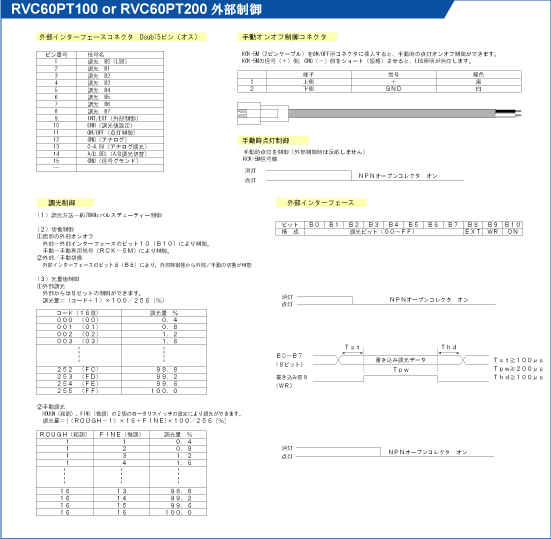

■２系統の外部制御端子により、外部からの発光 / 消灯制御、デジタル / アナログ調光が可能

■ユニバーサル電源内蔵
　 AC100V〜240V・50/60Hzの入力電圧に自動的に適応。
　 AC100V以外のお客様は、ACプラグをご指定下さい。 （上記ACプラグ参照）
背面部（GLB用）
2芯コネクタ
背面部（GLB用NJC）
5芯コネクタ
背面部（LPM用）
PT100：7芯コネクタ
PT200：8芯コネクタ

●仕様

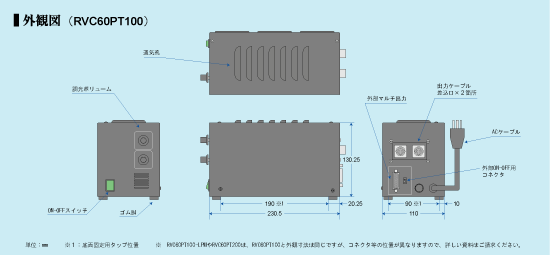

型　式 RVC60PT100 RVC60PT200
タイプ 多機能型
入力電圧 AC100V〜240V
出力電流 6A MAX 10A MAX
調　光 PWM78KHz
調光範囲 0〜100%
外部制御 有り　デジタル：8bit256階調　アナログ：0〜4.5V
点灯消灯応答速度 100μ/sec typ
重量 1.5kg 2.5kg


●発光部対応表
型　式
RVC60PT100
 RVC60PT200
電源１台で２灯を点灯する場合 216・324・432・540・648mm 864〜1296mm
電源１台で１灯を点灯する場合 216〜1296mm 1620〜2376mm



DC24V入力仕様のコントローラーです。
■入力は、DC24V仕様
■デジタル表示コントローラーによる軽快な操作性
■外部端子によるON/OFF機能
■ケーブル長は、コントローラーから照明本体間を最長10Mまで延長可能

仕様
型式 RVC100-R
タイプ 簡易型
入力電圧 DC24V 6A MAX（別途DC電源による）
出力電流 6A MAX
LBX216：1.0A
LBX324：1.5A
LBX432：2.0A
LBX540：2.5A
LBX648：3.0A
調光 PWM78KHz
調光範囲 0〜100%
外部制御 有り　外部端子によるON/OFF機能
点灯消灯応答速度 100μ/sec typ
重量 0.5kg

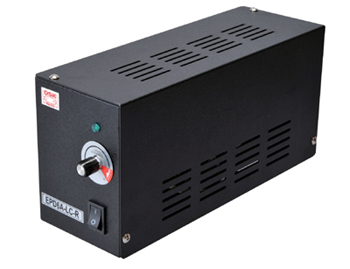

ラインセンサーカメラや速いシャッタースピードに対応した電圧可変方式の電源です。
■入力電圧はAC100V〜AC240Vまでのワールドワイドタイプ
■2チャンネルの出力端子を装備。ケーブル加工により複数灯の同時点灯も可能
■0〜135%の調光機能。全灯同時に調光可能。
■低出力時でも、効率特性が非常に高く消費電力削減効果が非常に高い。
■外部端子によるON/OFF機能
■ケーブル長は、電源から照明本体を最長10mまで延長可能。


仕様

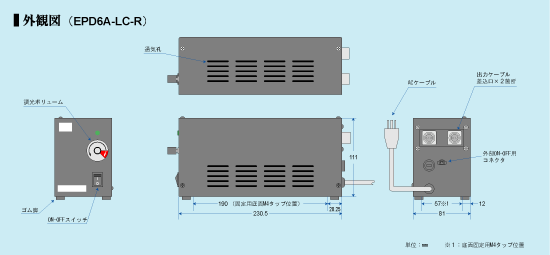

型　番 EPD6A-LC-R
タイプ 電圧可変型
入力電圧 AC100V〜240V　50/60Hz
出力電流 6A MAX
調光 電圧可変
調光範囲 0〜135%

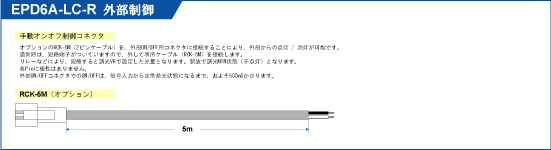

外部制御 有り　外部端子によるON/OFF機能
点灯消灯応答速度 500mS
重量 1.6kg

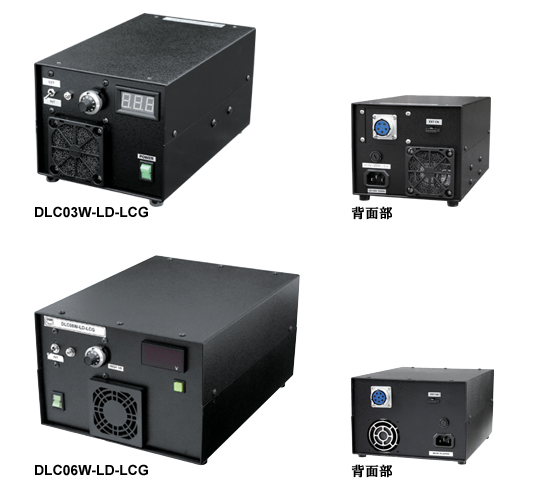

■ロック機構付10回転ボリュームによる調光機能。
■電圧モニタ表示により出力電圧の確認が可能。
■入力電圧は、AC100V〜AC240Vまでのワールドワイドタイプ。
■外部制御によるON/OFFとアナログ0〜5V電圧調光制御。
■ケーブル長は、電源から照明本体まで10Mまで延長可能。
仕様
型　番 DLC03W-LD-LCG DLC06W-LD-LCG
タイプ 電圧可変型
入力電圧 AC100V〜240V　50/60Hz
出力電圧 DC24V
出力電流 14A MAX 27A MAX
調光 電圧可変
調光範囲 0〜100%
外部制御 有り　アナログ：0〜5V　ON/OFF機能付
点灯消灯応答速度 点灯：0.01秒　消灯：0.5秒
重量 2.7kg 3.8kg

※DLC10W-LD-LCG、DLC15W-LD-LCGについては、お問い合わせ下さい。
外観図：DLC03W
外観図：DLC06W
