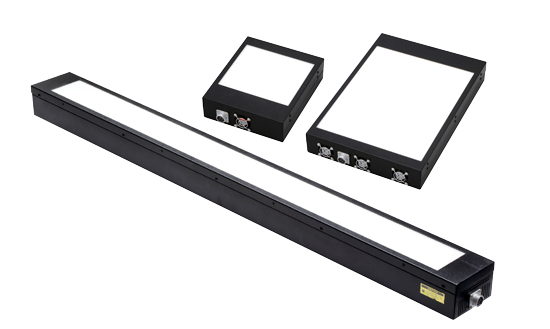

チップLEDを高密度に配置した高輝度LED透過照明。

明るさは、輝度:20,000cd/u、照度:60,000Lux、均一性は、90%以上(9分割)。

形状は、幅広ライン照明タイプと面照明タイプをラインナップ。

■高輝度で高均一な面照明

■電源は、多機能型と電圧可変型を用意

■ファンを使用した強制空冷仕様


■特注サイズも製作可能

■180×90mmのLEDパネルを使用することによりお客様に合った発光面サイズの照明を提供

■カタログサイズ以外の発光面も製作可能

■発光色は、標準色が5000Kの白で、他にR(赤)G(緑)B(青)や電球色、
  高演色仕様(Ra95)の白も製作可能

■バックライト照明として、ガラス製品や合成樹脂製品等の透明・半透明物体における
  ピンホール・気泡・異物混入等の外観形状検査。

■LCDの検査工程、基板工程、光学特性検査工程、点灯検査工程の検査光源

■バックライトの光を利用したシルエットによる有無検査・形状検査・寸法検査

■光学フィルムやシートの検査

■カメラモジュール評価用検査



発光部仕様

型式名 LPM□□□P
発光面サイズ
LED発光色 標準:白(5000K)、受注色:RGB、電球色、6500K、高演色仕様、UV
外装材質 アルミ/アクリル材(拡散板)
冷却方法 強制空冷(ファン)
寿命 定格寿命30,000時間 ※保証値ではありません
輝度 20,000cd/u以上
均一性 90%以上(9分割測定)
調光範囲 0〜100%
動作温度範囲 0℃〜40℃
動作湿度範囲 20〜75%
保存温度範囲 -10℃〜75℃
保存湿度範囲 20〜75%



●均一性データ
セット型番 内訳型番
LED部 電源部 出力ケーブル
LPM-H-15080H LPM15080P RVC60PT100-LPM BCM3HM-T1-PT100
LPM-H-170150H LPM170150P RVC60PT100-LPM BCM3HM-T1-PT100
LPM-H-170240H LPM170240P RVC60PT100-LPM BCM3HM-T1-PT100
LPM-H-170330H LPM170330P RVC60PT100-LPM BCM3HM-T1-PT100
LPM-H-260330H LPM260330P RVC60PT100-LPM BCM3HM-T1-PT100
LPM-H-330440H LPM330440P RVC60PT200-LPM BCM3HM-T1-PT200
LPM-H-33080H LPM33080P RVC60PT100-LPM BCM3HM-T1-PT100
LPM-H-51080H LPM51080P RVC60PT100-LPM BCM3HM-T1-PT100
LPM-H-69080H LPM69080P RVC60PT100-LPM BCM3HM-T1-PT100
LPM-H-87080H LPM87080P RVC60PT100-LPM BCM3HM-T1-PT100
LPM-H-105080H LPM105080P RVC60PT100-LPM BCM3HM-T1-PT100
LPM-H-123080H LPM123080P RVC60PT200-LPM BCM3HM-T1-PT200
LPM-H-141080H LPM141080P RVC60PT200-LPM BCM3HM-T1-PT200
LPM-H-159080H LPM159080P RVC60PT200-LPM BCM3HM-T1-PT200
LPM-H-177080H LPM177080P RVC60PT200-LPM BCM3HM-T1-PT200

※ケーブル長は、標準3Mです。延長(4M以上)をご希望の場合は、型式の最後に-10M等の必要なメートル数を記載して下さい。最長は10Mまでになりますが、10M以上の場合は、ご相談下さい。
※電源部を電圧可変にしたい場合は、セット型番の後ろのHをCに変更して下さい。
  例)LPM-H-260330H → LPM-H-260330C

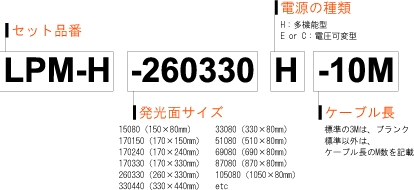

型番説明
