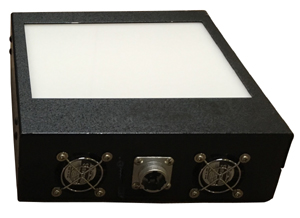

チップLEDを高密度に配置した高輝度LED透過照明。

明るさは、輝度:50,000cd/u、照度:150,000Lux、均一性は、90%以上(9分割)。

色温度は、標準品が6500K仕様になります。

形状は、幅広ライン照明タイプと面照明タイプをラインナップ。

■高輝度で高均一な面照明

■電源は、多機能型と電圧可変型を用意

■ファンを使用した強制空冷仕様


■特注サイズや特殊形状も製作可能

■80×80mmのLEDパネルを使用することによりお客様に合った発光面サイズの照明を提供

■標準サイズ以外の発光面も製作可能

■発光色は、標準色が6500Kの白で、他にG(緑)B(青)や電球色、
  高演色仕様(Ra95)の白も製作可能

■バックライト照明として、ガラス製品や合成樹脂製品等の透明・半透明物体における
  ピンホール・気泡・異物混入等の外観形状検査。

■LCDの検査工程、基板工程、光学特性検査工程、点灯検査工程の検査光源

■バックライトの光を利用したシルエットによる有無検査・形状検査・寸法検査

■光学フィルムやシートの検査

■カメラモジュール評価用検査



発光部仕様

型式名 LP88-□□□□
発光面サイズ
LED発光色 標準:白(6500K)、受注色:緑、青、電球色、5000K、高演色仕様
外装材質 アルミ/アクリル材(拡散板)
冷却方法 強制空冷(ファン)
寿命 定格寿命30,000時間 ※保証値ではありません
輝度 50,000cd/u以上
均一性 90%以上(9分割測定)
調光範囲 0〜100%
動作温度範囲 0℃〜40℃
動作湿度範囲 20〜75%
保存温度範囲 -10℃〜75℃
保存湿度範囲 20〜75%

セット型番 内訳型番
LED部 電源部 出力ケーブル
LP88-H-7070H LP88-7070 RVC60PT100-LPM BCM3HM-T1-PT100
LP88-H-70150H LP88-70150 RVC60PT100-LPM BCM3HM-T1-PT100
LP88-H-70230H LP88-70230 RVC60PT100-LPM BCM3HM-T1-PT100
LP88-H-70310H LP88-70310 RVC60PT100-LPM BCM3HM-T1-PT100
LP88-H-70390H LP88-70390 RVC60PT100-LPM BCM3HM-T1-PT100
LP88-H-70470H LP88-70470 RVC60PT200-LPM BCM3HM-T1-PT200
LP88-H-150150H LP88-150150 RVC60PT100-LPM BCM3HM-T1-PT100
LP88-H-150230H LP88-150230 RVC60PT100-LPM BCM3HM-T1-PT100
LP88-H-150310H LP88-150310 RVC60PT100-LPM BCM3HM-T1-PT100
LP88-H-150470H LP88-150470 RVC60PT200-LPM BCM3HM-T1-PT100
LP88-H-230230H LP88-230230 RVC60PT200-LPM BCM3HM-T1-PT100
LP88-H-230310H LP88-230310 RVC60PT200-LPM BCM3HM-T1-PT200
LP88-H-230390H LP88-230390 RVC60PT200-LPM BCM3HM-T1-PT200
LP88-H-230470C LP88-230470 DLC06W-LC-LCG BCM3HM-T1-NET28
LP88-H-310310H LP88-310310 RVC60PT200-LPM BCM3HM-T1-PT200
LP88-H-310390C LP88-310390 DLC06W-LC-LCG BCM3HM-T1-NET28
LP88-H-310470C LP88-310470 DLC06W-LC-LCG BCM3HM-T1-NET28
LP88-H-390390C LP88-390390 DLC06W-LC-LCG BCM3HM-T1-NET28
LP88-H-390470C LP88-390470 DLC06W-LC-LCG BCM3HM-T1-NET28
LP88-H-470470C LP88-470470 DLC10W-LC-LCG BCM3HM-T1-NET28

※ケーブル長は、標準3Mです。延長(4M以上)をご希望の場合は、型式の最後に-10M等の必要なメートル数を記載して下さい。最長は10Mまでになりますが、10M以上の場合は、ご相談下さい。
※電源部を電圧可変にしたい場合は、セット型番の後ろのHをCに変更して下さい。
  例)LP88-H-150150H → LP88-H-150150C

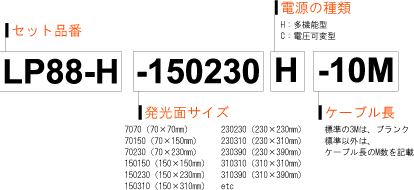

型番説明
