• 広範囲を均一に照射するのに適した照明です。

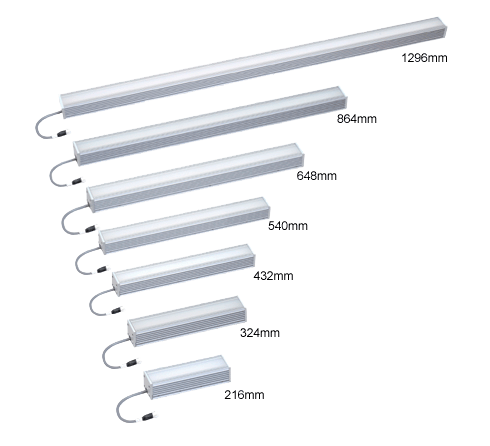

• ライン長は、216mm～2376mmまでを標準機として用意。
• 最大ライン長は、3996mmまで製作可能。
• 拡散板は、各種透過率を用意。またレンズを使用した集光タイプも用意。
• 複数系統接続（調光機能は一括）可能。

• GLBシリーズは、多機能型・電圧可変型の2タイプの電源を用意
• 最適化された独自の放熱形状で高輝度を実現
• 蛍光灯メーカーとして設計したLED照明のため、蛍光灯と同じ拡散性を重視した仕様
• 広範囲の照射に最適
• ライン長は、216mm～2376mmまでを標準機としてラインナップ
• 最長は、3,996mmまで製作可能
• 複数系統接続（調光機能は一括）可能
• 発光色は、標準色が5000Kの白で、他にR（赤）G（緑）B（青）や電球色、 高演色仕様（Ra95）の白も製作可能

用途

• 金属メッキや樹脂などの傷、ムラ、打痕の検査
• 不織布や紙、ダンボール、ゴムの外観検査
• フィルムの検査
• 自動車部品の外観検査
• 印刷検査
• 食品や薬、容器やガラス製品の検査
• 製品位置だし
• 広い範囲を照射したい場合

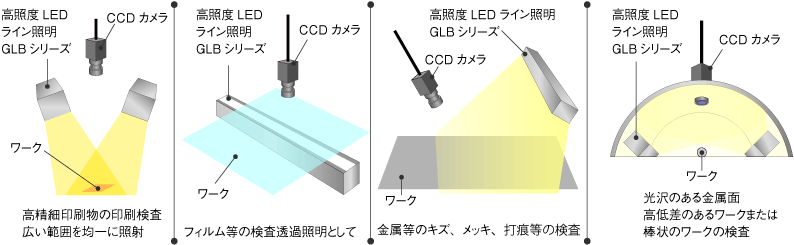

ワークに対する照明の当て方

発光部仕様

型式名

LBX□□□H-△

□

216、324、432、540、648、864、1296、1620、1836、2052、2376

△

拡散板：M、D、W　偏光板：P　集光レンズ：GSY

LED発光色

標準：白（5000K）、受注色：RGB、電球色、6500K、高演色仕様、UV

外装材質

アルミ/アクリル材（拡散板）

冷却方法

自然空冷

動作温度範囲

0℃～40℃

動作湿度範囲

20～75%

保存温度範囲

-10℃～75℃

保存湿度範囲

20～75%

レーザークラス

クラス2
LED製品：ビームを直接みたり触れないこと

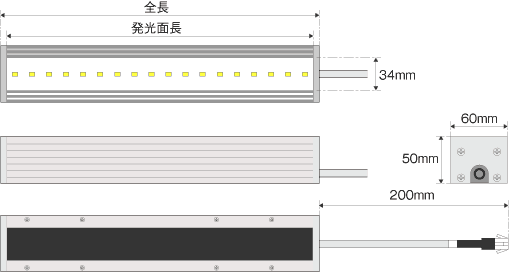

型式	発光面長	全長	消費電力	重量
LBX216H	216mm	229mm	16W	800g
LBX324H	324mm	337mm	24W	1150g
LBX423H	423mm	436mm	32W	1500g
LBX540H	540mm	553mm	40W	1850g
LBX648H	648mm	661mm	48W	2200g
LBX864H	864mm	877mm	64W	2900g
LBX1296H	1296mm	1309mm	96W	4300g
LBX1620H	1620mm	1633mm	120W	5350g
LBX1836H	1836mm	1849mm	136W	6050g
LBX2052H	2052mm	2065mm	152W	6750g
LBX2376H	2376mm	2389mm	176W	7800g

GLB-Hシリーズ

78kHz PWM調光 多機能型
電源型式：RVC60PT100/RVC60PT200

• 入力電圧は、AC100V～240Vまでのワールドワイドタイプ
• PWM調光　78KHz / 調光幅 0%～100%
• 外部制御端子により8bit256諧調 / アナログ0～4.5V調光 / ON-OFF制御可能
• 点灯 / 消灯応答速度 100μ/sec tpy
• マージンを持った設計により輝度劣化は最小限
• ケーブル長は、電源から照明本体間を最長10mまで延長可能

GLB-E，DLCシリーズ

電圧調光 電圧可変型
電源型式：EPD6A-LC-R、DLCシリーズ

• 電圧調光によりチラツキがないため、ラインスキャンカメラに最適
• 入力電圧は、AC100V〜240Vまでのワールドワイドタイプ
• 無段階調光機能 / 調光幅 0%〜135%（EPD6A-LC-R）
• 無段階調光機能 / 調光幅 0%〜100%（DLCシリーズ）
• 外部端子によるON/OFF機能
• 点灯 / 消灯応答速度 500mS
• GLB-Hシリーズと比較し、高出力化により最大光量アップ（EPD-LC-R）
• 低出力時でも、効率性が非常に高く消費電力削減効果が非常に高いので、省エネ
• ケーブル長は、電源から照明本体間を最長10mまで延長可能

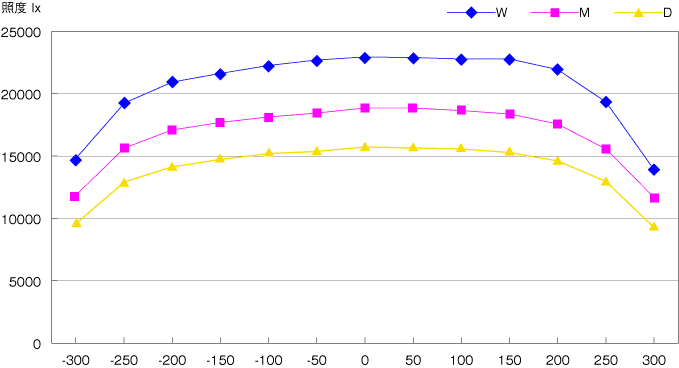

●拡散板による照度比較　WD=100mm
